统计过程控制SPC的核心工具（控制图）

控制图是一种带有控制界限的图表，用于分析和判断过程是否处于稳定状态?？刂仆嫉幕拘问绞亲葑晡卣髦担嶙晡臼蚴奔?。图上有三条线:上控制线VCL，中心线CL，下控制线LCL。统计过程控制是一种利用控制图来控制过程质量的统计方法。


统计过程控制SPC的核心工具（控制图）

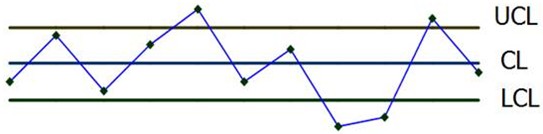

程控控制图结构图


控制图中过程控制的判断规则


规则1:数据点超过(低于)中心线3σ；


规则二:连续两点中有两点超出(低于)中心线2σ；


规则3:连续五个点中有四个点超出(低于)中心线σ；


规则四:连续七个点大于(小于)中心线；


规则五:连续六个点存在单调上升(下降)趋势；


规则6:十个连续的点中有八个显示出单调的上升(下降)趋势；


规则7:相邻两点之间的数值差大于等于4σ；


控制图失控因素分析


过程失控的原因很多，可以从以下七个主要因素综合分析。


人:操作人员的质量意识、技术水平、文化素养、熟练程度和身体素质；


设备:机械设备的精度、工作稳定性和维护状况；


材料:材料的成分、性能和质量等。


方法:加工工艺、工艺设备、操作规程等。


环境:工作场所的温度、湿度、振动、照明、噪音、净化；


能源:水、电、煤、蒸汽等。


测试:测试方法。
