1.什么是故障树


故障树是由顶事件、中间事件和底事件组成的树形逻辑图。如下图所示:


什么是故障树(FT)

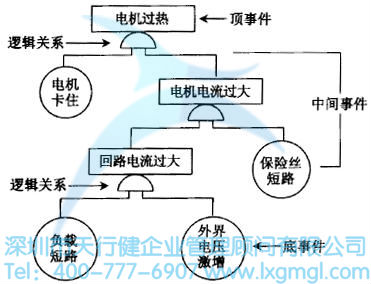

下面是一个简单的电机过热的故障树(FT)。


什么是故障树(FT)

顶事件是指系统中可以有各种故障(失效)状态，选择一个具体的故障状态。找出这种故障状态的所有可能的直接原因，即中间事件。找出这些中间故障的所有可能的直接原因，即底事件。它们通过一定的逻辑关系形成故障树(FT)。制作该树是系统可靠性分析的一种方法。


2.故障树中的事件和符号

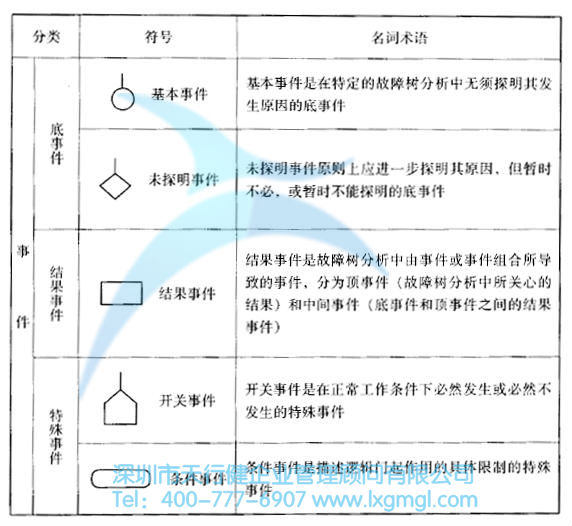

故障树中的事件和符号如下表所示:

什么是故障树(FT)


事件是故障树的基本元素。要认真分析系统故障事件的原因，从上到下逐层分析，找出系统故障的真正原因，为系统可靠性设计提供依据。


3.故障树中的逻辑关系和符号

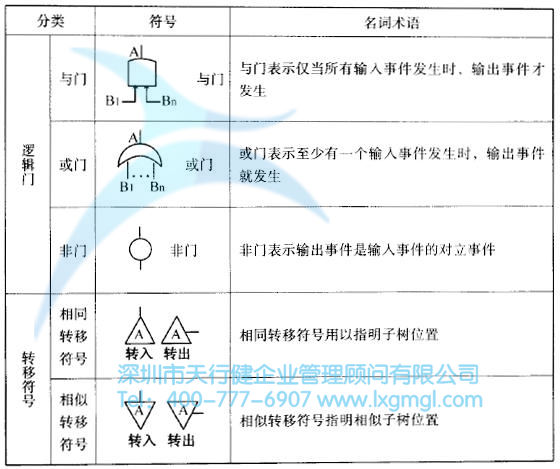

故障树中的逻辑关系和符号如下表所示:


什么是故障树(FT)
