什么是箱线图？

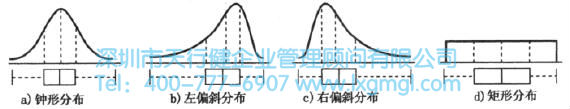

图1 用箱线图和对应分布来检验四个假设检验分布


当一个数据组是完全对称的时候，如同图1a和图1d那样，此时均值和中位数是相等的。此外左边图形的长度等于右边图形的长度，中位数的线将图形分成相等的两部分。


当一个数据组如图1b那样是左偏斜的，那些小的样本值分布于左侧。对于这个假设的左偏斜的分布，75%的样本值位于图形的左端和右端之间。因此，长的左侧或者右侧包括最小的25%数据分布，描述了对称分布的扭曲。


对于图1c中右偏斜的数据，数值的集中趋势位于范围的底端。因此，所有样本值中的75%位于图形的最左端与右端之间，而且剩下的25%数据分散于图形顶端。早晨准备时间Minitab箱线图如图2：


什么是箱线图？

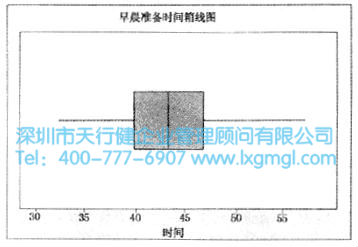

图2 早晨准备时间数据的Minitab箱线图


这个箱线图表明准备时间近似为一个对称分布。位于图形中部的中位数线长度几乎等于盒子两端距离，而且whiskers的长度也不相同。


图3展示了关于订单完成时间的Minitab箱线图，图4展示了关于订单完成时间的JMP箱线图。


什么是箱线图？

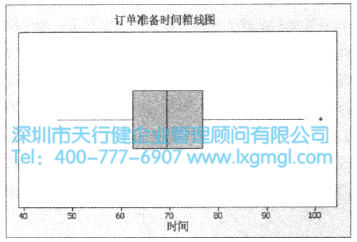

图3 订单准备时间的Minitab箱线图


什么是箱线图？

图4 订单准备时间的JMP箱线图


注意到在图3中，一个星号出现在箱线图的右端。它表示一个数据中存在一个特别的值。与这个特别值不同，分布中的其他值近似于对称的。在图4中，JMP提供了沿着直方图的两个不同的箱线图。上面的箱线图是一个特别值的箱线图并且可以分辨出特别值。


当对两个或更多个组进行比较时，箱线图就会特别有用。在这样一种情况下，箱线图会一个挨一个的展示，可以直接对不同组进行关于集中趋势、变异和形状的比较。
