基于Minitab确定最佳参数的实验设计案例

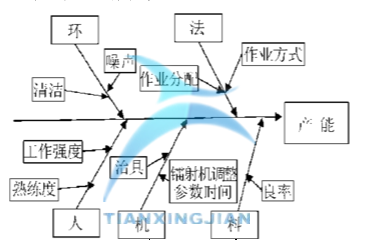

图1

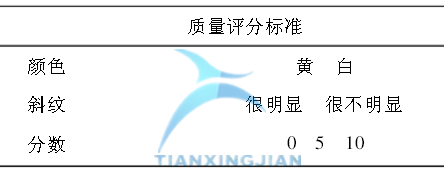

实验设计减少了激光加工参数调整的时间。传统实验寻找最佳参数的次数较多，而田口实验设计进行随机变量实验的次数较少。三个激光器用作噪声因子。确定临界质量CTQ S (Y)，如表1所示。


 基于Minitab确定最佳参数的实验设计案例

表1

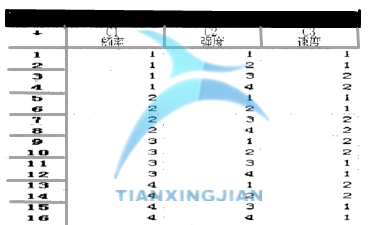

用Minita软件，Start> DOE>Taguchi> CreateTaguchi Desgin，田口配置实验，如图2所示。

基于Minitab确定最佳参数的实验设计案例

图2

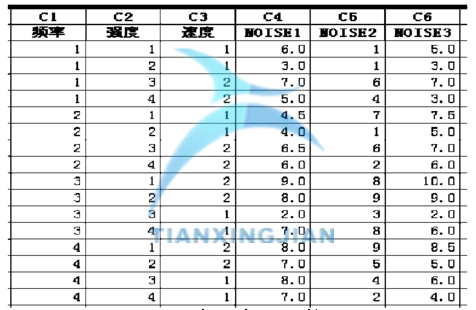

对于图2所示的总共16个配置实验，在Minitab的右栏按照上述配置输入三台激光机的实验数据，如图3所示。



基于Minitab确定最佳参数的实验设计案例

图3



使用minitab、start > doe > Taguchi > create Taguchi deskin命令分析实验结果(NOISE 1、NOISE2、NOISE3)，得到平均主效果图。

使用Minitab软件，启动> doe > taguchi >创建taguchi deskin命令，预测影响因素的配置结果，从而获得最优参数配置，如表2所示:


 基于Minitab确定最佳参数的实验设计案例

表2




使用Minitab软件，我们可以从结果预测中看到信噪比(S N)最大的因子是3，3，2。也就是说，Minitab软件获得的最佳参数为频率16 500Hz，雕刻强度68%，进给速度600 mms。将最佳参数设置为激光机的初始值可减少50%的激光机参数调整时间。


在实际工作中，我们会遇到最佳参数的选择，传统实验方法的应用费时费力，效率不高。但是应用实验设计的方法非常方便，尤其是使用Minitab软件实现具体的过程，为最优参数的选择提供了更方便的平台。通过分析具体的工程问题，选择具体的实验设计类型，使用Minitab软件配置实验，输入实验结果并进行分析，根据分析结果选择关键参数进行预测，得到最佳参数，减少了实验时间和各种资源的浪费，提高了生产率。
